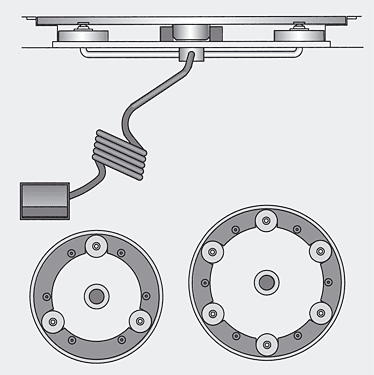

Das Funktionsprinzip:
Durch
einen Fußtaster (nicht abgebildet)
werden 3 oder 6 ultraflache pneumatische Hubzylinder angesteuert.
Auf

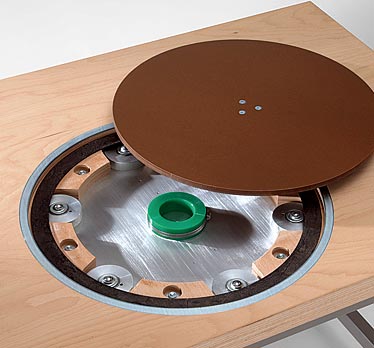

den Hubzylindern sind Kugelrollen montiert. Der Drehteller
wird ca. 2mm über die Tischplatte angehoben und lässt sich
nun manuell bequem über die Kugelrollen drehen. Nach Loslassen
des Fußtasters senkt sich der Drehteller auf einen kreisrunden
Spezial-Gummi-Belag ab, der als „Bremse” wirkt.
Durch das hohe Eigen- gewicht entsteht ein derart hoher
Reibwiderstand, dass der Drehteller fest sitzt und auch
schwere mechanische Bearbeitungen am Werkstück ausgeführt
werden können.
Die
Besonderheiten:
•

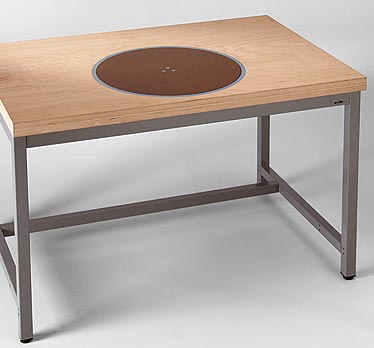

Der Drehteller wird absolut flächenbündig in eine 50mm starke
Buche-Multiplexplatte (Werkbankplatte) eingearbeitet.
•
Die extrem flache Bauweise der Pneumatik-Zylinder in Verbindung
mit einer eingefrästen Grundplatte und flachen Anschlüssen
stellt sicher, dass der Fußraum unter dem Tisch absolut
frei bleibt (Knie).
•
Verschiedene Durchmesser sind möglich .
•
Der eigentliche Drehteller lässt sich mit einem Handgriff
ausbauen, so können beispielsweise Drehteller mit unterschiedlichen
Werkstückaufnahmen verwendet werden.
Material
Drehteller:
10mm
Phenolharz-Vollkernplatte (Aluminiumplatte auf Anfrage).
Zuladungen:
150kg/3
Hubzylinder oder 300kg/6 Hubzylinder
Lieferung:
inkl.
Tischplatte (Abmessungen nach Absprache) und inkl. Fußtaster
mit Spiralschlauch.
