Das System Schmetterling

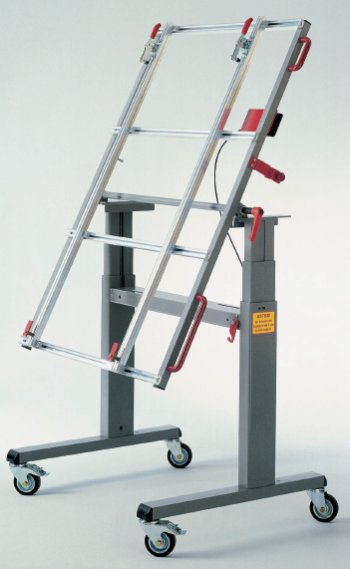

Das System SCHMETTERLING verfügt über eine Höhenverstellung und eine Neigungsverstellung von 0° bis 90°.
Kernpunkt des Systems ist die mühelose
Veränderung der Arbeitshöhe und Neigung um an der in Arbeit befindlichen Schaltschrankgrundplatte immer in ergonomisch sinnvoller Körperhaltung zu arbeiten.
Verfügbar ist das System in vier Grundvarianten:
- Höhenverstellung mechanisch-pneumatisch, Neigungsverstellung manuell.
- Höhenverstellung elektrisch, Neigungsverstellung manuell.
- Elektrische Höhen und Neigungsverstellung, für mittlere Lasten bis 200kg.
- Elektrische Höhenund Neigungsverstellung, für schwere Lasten bis 400kg.
Jede Variante gibt es in verschiedenen Baubreiten. Das System ist fahrbar mit 4 Lenkrollen, davon 2 mit Totalfeststellern. Die Schwenk-rahmen mit Aluminium-Profilen
eignen sich besonders für häufig wechselnde Grössen der Schaltschrankplatten. Unterschiedliche Adapter zur Aufnahme von Schaltschrankplatten machen den SCHMETTERLING
fit für jede Anforderung.
|
 |
|
|
Die Arbeitsprozesse
Transportieren
Von Anfang an ist die Grundplatte des Schaltschranks auf der Montagehilfe fixiert.
So ist sie in jedem Fertigungsprozess auf den Rollen beweglich.
|
 |
Bestücken

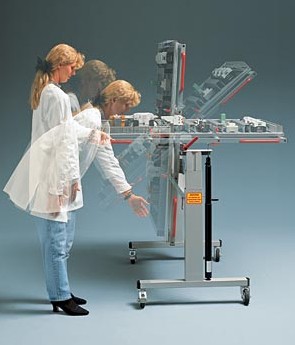

Bei waagrechter Platte werden die Komponenten montiert.
Die Höhe kann sich der Monteur leicht selbst einstellen.
|
 |
Verdrahten

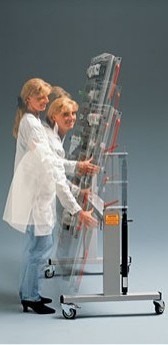

Senkrecht oder in jeder Neigung ist die Grundplatte für das Verdrahten leicht zugänglich.
Die Schnellhöhenverstellung bringt jeden Bereich in die bequeme Arbeitshöhe.
|
 |
Prüfen
Schnell und mit vier Lenkrollen leicht beweglich ins Prüffeld geschoben, sind die Schaltschrank-Grundplatten für die Überprüfung von allen Seiten
zugänglich.
|
 |
Einbauen
Die bestückten Grundplatten haben oft ein beträchtliches Gewicht.
Mit einem Kran können die Platten für die Endmontage leicht aus der waagrechten Position abgehoben werden.
|
|
Der ganzheitliche Denkansatz für perfekte Einzel- und Kleinserien Montage im Schaltschrankbau.
Die Schmetterling Montagehilfen
eignen sich für den Prototyp Bau als auch für die Serienproduktion mit mehreren Fertigungsprozessen. |
Neigungsverstellung manuell oder elektrisch für Lasten bis 400 kg. |
Manuelle oder elektrische Höhenverstellung für schwere Lasten bis 400 kg
|
